Фильтрация помех на месте


В настоящее время существует огромное количество приспособлений, материалов и расходников, с помощью которых специалисты обеспечивают параметры электромагнитной совместимости. Огромное количество информации можно найти на сайтах продавцов или производителей этих ЭМС компонент. Сводный перечень опубликован на странице www.Emctestlab.ru/aux. Мы не будем описывать их все, остановимся на проблеме экранирования, обеспечении ЭМС и подавления помех непосредственно в те моменты, когда они возникли, т.е. "на месте". Будь то приемочные испытания, испытания на ЭМС, при эксплуатации или нештатная ситуация, иногда требуется моментальное принятие решения. А еще сложнее сделать это без разрыва линий, не нарушая работы приборов.

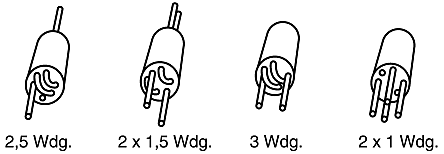

Самые распространенные приемы подавления помех без сложных схемотехнических решений - это применение полых ферритов на каждый проводник внутри корпуса или целиком на весь кабель, а также спешная экранировка разъемов и кабелей дополнительными экранами, проводящими или ферромагнитными материалами.

Но мало кто знает о применении эластомеров и других фильтров электромагнитных помех непосредственно в разъемах. Этот момент особо актуален в технике военного назначения, где широко используются различного рода многоштырьковые разъемы, сами по себе обладающие невысокой помехоустойчивостью.

В разъемах часто применяются прокладки или диэлектрики для увеличения жесткости конструкции или электрической изоляции, но это не все их функции. Им можно присвоить еще и ЭМС функцию, как это делает, например, Quell Corporation. Выполнение этих элементов разъемов из ЭМС материалов обеспечит некоторое ослабление помех и будет припятствовать проникновению их внутрь конструкции, а также может помочь при измерении эмиссии радиопомех. Обычно идентифицировать излучающий или, наоборот, недостаточно защищенный кабель во время испытаний не составляет труда для специалистов. Такие гибкие фильтры, которые можно вырезать и вставлять в разъемы сразу же при обнаружении проблем, помогут сэкономить немало времени и сил. Основа таких ЭМС фильтров обычно состоит из силиконовой резины, которая конфигурируется под форму и контакты разъема. Некоторые производители металлизируют часть эластомера по краям или вокруг каждого отверстия под контакт для более плавного сопряжения сопротивления и уменьшения паразитных емкостей и проходной индуктивности. Затухание высокочастотных помех, таких как ЭСР или наносекундные импульсные помехи, а также снижение уровней помехоэмиссии может достигать до 50дБ. Эксперименты показали, что таким образом фильтруются помехи вплоть до 40ГГц. На основе такой технологии можно создавать пользовательские фильтры под конкретные задачи и контакты, а также применять универсальные в стандартные разъемы без специального инструмента или пайки. Достоинство метода в том, что он не требует никаких изменений в конструкции разъема.

Небольшое видео от производителя для демонстрации, которое мы внесли в наш видеораздел:
